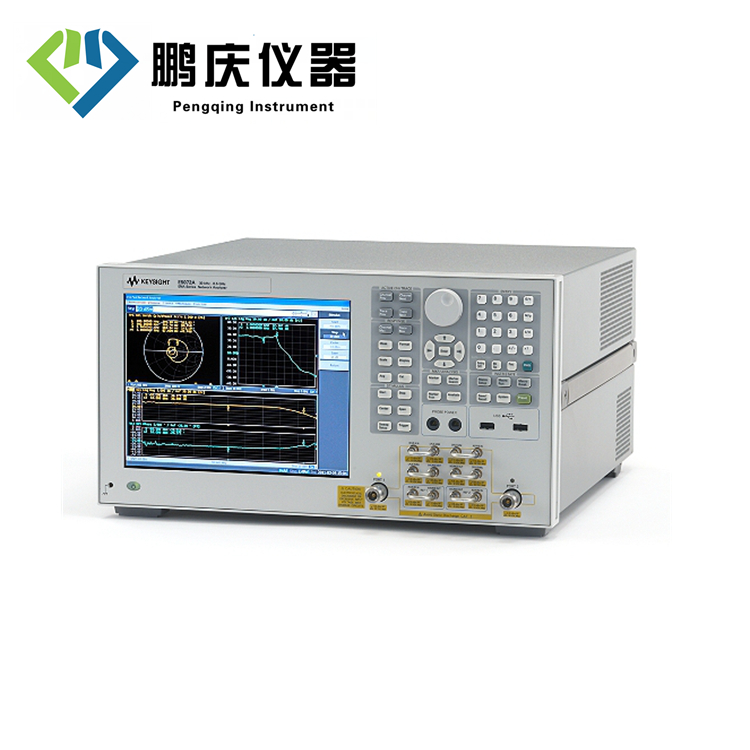

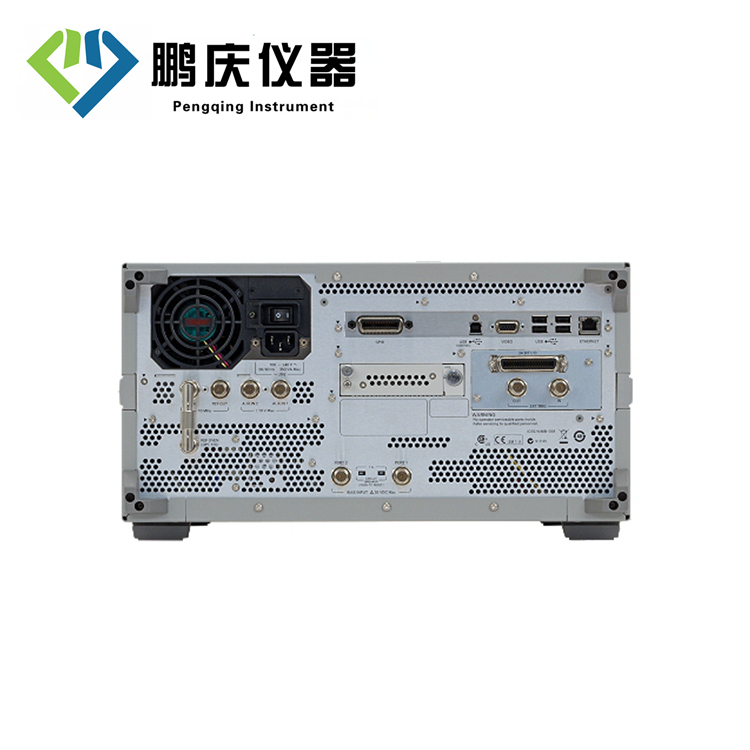

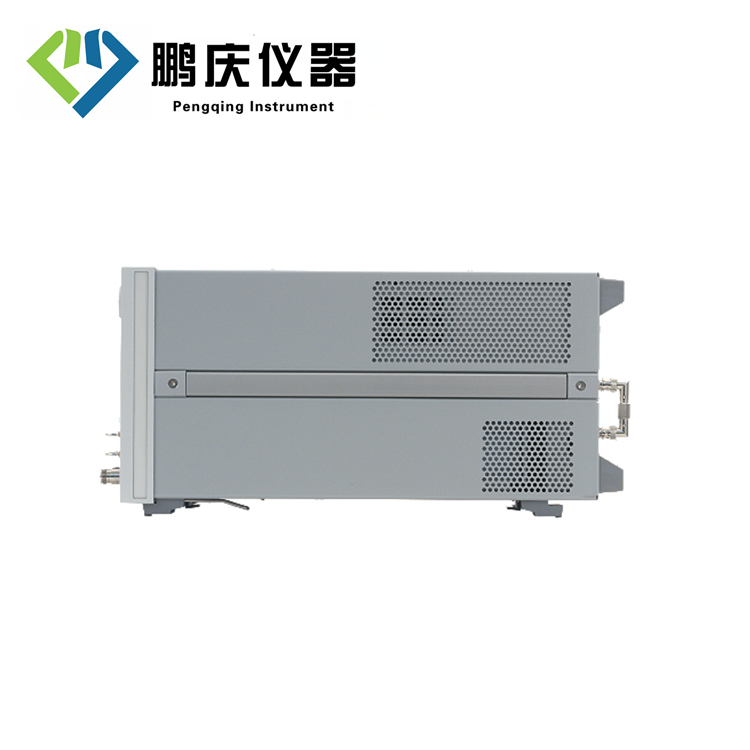

E5072A ENA 系列網絡分析儀是 ENA 系列的新成員，提供更靈活的平臺，非常適合對無源和有源元器件（例如天線、高抑制濾波器和大功率放大器）進行全面的性能表征。
主要性能指標
? 2-port 30kHz-8.5GHz
? 最大輸出功率： +16 dBm at 3 GHz, +10 dBm at 8.5 GHz
? 最大動態范圍： 123 dB at 1 GHz, 117 dB at 8.5 GHz
? 測試速度(7 ms @ full 2-port cal, 401 points)
| 最大頻率 | 8.5 GHz |
|---|
| 動態范圍 | 123 dB |
|---|
| 輸出功率 | 16 dBm |
|---|
| 軌跡噪聲 | 0.003 dBrms |
|---|
| 內置端口數量 | 2 端口 |
|---|
| 諧波 | -25 dBc |
|---|
| 本底噪聲 | -128 dBm |
|---|
| 掃描速度最高可達 201 個點 | 3 ms |
|---|
| 應用 | - S 參數
- 增益壓縮
- 遠場/近場天線距離
- 回波損耗
- 插入損耗/增益
|
|---|
| 元器件 | - 電纜
- 混頻器/變頻器
- 放大器
- 諧振器
- 天線/線圈/RFID
- 濾波器
- LCR 元器件
|
|---|
| 臺式 | 是 |
|---|
